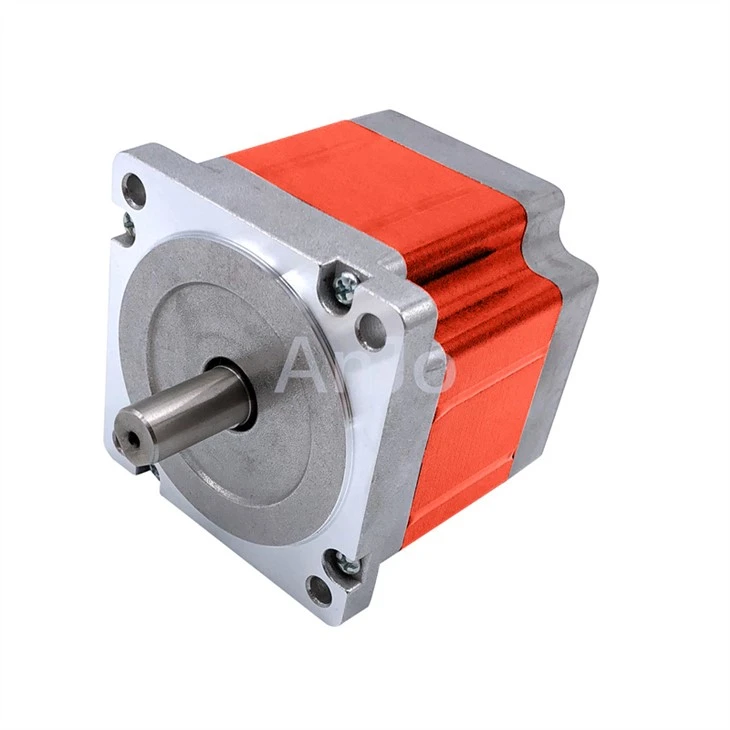

Интегрисани корачни мотор са енкодером интегрише тело корачног мотора и енкодер положаја унутар једног кућишта, елиминишући додатне монтажне конзоле и спојнице за екстерне енкодере. Снима угао ротора у реалном времену да би формирао повратну информацију у затвореној-петљи и аутоматски компензовао грешке при губитку корака. Комбинује лаку пулсну контролу корачних мотора и верификацију положаја у серво{3}}стилу. Идеално за апликације са честим-брзиним стартовањем{6}}заустављањем, променљивим оптерећењем и строгом поновљивошћу позиционирања. Доступне више величина прирубница. Прилагођена -искључена кочница је опциона.
Интегрисани енкодер и кућиште мотора за уштеду простора за монтажу
Енкодер је уграђен у задњи део кућишта мотора. Нису потребни додатни делови за механичко причвршћивање. Избегава грешку у позиционирању узроковану лабавим спајањем спољних енкодера, што га чини пожељним компактним решењем-затворене петље.
Повратна информација о позицији у реалном-затвореном{1}} времену за праћење стварног угла ротора
Енкодер непрекидно чита податке о угловима ротора и шаље сигнале назад возачу. Када дође до губитка корака преоптерећења, систем одмах детектује и компензује грешку положаја уместо да се ослања само на бројање импулса.
Коаксијална компактна структура за смањење механичке грешке и зазора
Осовина мотора и осовина сензора енкодера су коаксијални. Уклања зазор за пренос од спољних конектора и побољшава прецизност позиционирања при понављању за високо{1}}повратно кретање.
Спречите губитак корака и обезбедите стабилну масовну производњу
Затворена{0}}провера положаја у затвореној петљи открива и исправља одступање при изненадној промени оптерећења. Елиминише неисправне производе узроковане губитком корака традиционалних-степера отворене петље и смањује време застоја машине.
Поједноставите механичко састављање и исеците време подешавања машине
Све{0}}у- дизајну смањује број компоненти. Коаксијално поравнање енкодера више није потребно, смањујући потешкоће при монтажи и убрзавајући напредак израде прототипа и машине.
Доступна је флексибилна прилагодба и комплетна испорука
Интегрисани корачни мотор са енкодером подржава прилагођено напајање{0}}искљученом кочницом, излазном осовином и конекторима за жице. Можете наручити сам мотор или набавити пакете са одговарајућим драјвером затворене петље за један{{3}прекид набавке и скратити време за проверу ваљаности узорка.
| Интегрисани корачни мотор са енкодером | |
|
Димензије |
Нема 8(20мм), 11(28мм), 14(35мм), 16(39мм), 17(42мм), 23(57мм), 24(60мм), 34(86мм) |
|
Степ Англе |
Степен 0,9, 1,2, 1,8 (опционо или прилагођено) |
|
Обртни момент |
До 350 мНм без мењача |
|
Називна струја |
0,1А~10А (А/фаза) |
|
Врста зупчаника |
Планетарни мотор, пужни мотор, спирални мотор |
|
Може се користити са |
Планетарни мењач, пужни мењач, спирални мењач |
|
Пакет |
картон / дрвена кутија |
|
ХС кодови |
8501109190 |
П: Може ли кодер задржати податке о положају након прекида напајања?
О: Већина уграђених-кодера су инкрементални типови. Подаци о позицији ће бити изгубљени након искључивања напајања, а при покретању-неопходно је враћање на почетак. Апсолутна верзија енкодера је доступна ако је потребна меморија положаја без напајања.
П: Која је разлика између интегрисаног степера енкодера и засебног степера енкодера?
О: Интегрисани корачни енкодер има енкодер уграђен унутар кућишта мотора, компактне величине и мање зазора. За одвојени енкодер су потребни спољни носач и спојница, што заузима више простора за монтажу и може довести до механичког пуштања.
П: Да ли је уграђени{0}}кодер подложан оштећењима услед вибрација?
О: Унутрашњи енкодер је ојачан против вибрација и ради поуздано у нормалним радним условима. Сценарији тешких континуираних шокова захтевају пре{1}}процену, а структура за апсорпцију удара се препоручује ако је потребно.
П: Да ли ће се сигнал кодера изгубити током-повратног кретања интегрисаног корачног мотора са енкодером велике брзине?
О: Сигнал кодера остаје стабилан при великој брзини са правилно одабраним оклопљеним кабловима и добрим уземљењем. Озбиљне-електромагнетне сметње на локацији могу да изобличе сигнале. Препоручују се заштитна заштита и усмеравање даље од-опреме велике снаге.
П: Које сертификате имају ваши интегрисани корачни мотори са енкодером?
О: Наши интегрисани корачни мотори са енкодером имају ЦЕ и РоХС сертификате да испуњавају европске и америчке индустријске стандарде. Свака јединица пролази испитивање положаја и обртног момента пре испоруке, а извештаји о тестирању су доступни на захтев.
